EMC電路不可或缺：貼片共模電感GCDM
2019-04-29 16:39:22
1017
共模電感常常用在電源與控制器電路之中，常用于濾波，起到抗EMC的作用，但是通常個頭較大，并不便于安裝，對此，貼片共模電感出現，并且應用在各種集成電路之中。
GCDM便是谷景電子研發生產的一款貼片共模電感，存在有兩組繞線，同樣存在有兩種繞線方法，一種串聯繞線，一種并聯繞線，可以根據客戶的需求不同做出相對應的轉變。

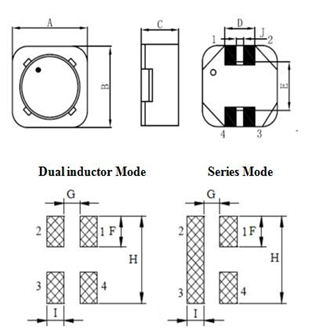

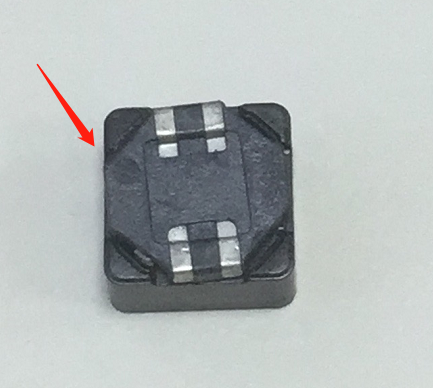

為了防止出現分不清起始端，導致焊接電路板時出現問題，谷景電子特意在電感的外形上做出變動，標記處1膠位置，找到標記所在的位置，按順時針依次是1-2-3-4，四處引腳，如下圖所示：
目前，谷景電子還可以根據客戶的需求，再度對共模電感做出定制化變動，對兩組繞線的感值做出調整，一組可以設置為幾微亨的電感量，而另外一組繞線則可以定制為幾毫亨的電感量。
GCDM貼片共模電感，體積小，運用在電路中濾波效果也相對較好。廣泛的使用在變壓器，DC/DC轉換，輸入輸出端的濾波電路。
蘇州谷景電子有限公司，專注于設計、研發、銷售高品質功率繞線電感，高頻電感，鐵氧體電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。
編：Bouquet
